mAgic-Sinterpasten für Hochleistungsanwendungen

Höhere Leistungsdichten gehen mit höheren Betriebstemperaturen einher. Gleichzeitig müssen Geräte länger halten. Silbergesinterte Pasten bieten eine robuste bleifreie Alternative zu Lotpasten und erhöhen die Lebensdauer des Geräts um das bis zu 10-fache.

Die auf Silber oder Kupfer basierende Sinterungstechnologie ist für hohe Betriebstemperaturen geeignet, aufgrund der reinen Ag- oder Cu-Die-Attach-Schicht. Sie bieten auch eine ausgezeichnete Wärmeleitfähigkeit und gleichzeitig eine längere Lebensdauer im Vergleich zu Lötzinn.

Das Heraeus Electronics mAgic- und magiCu-Serien-Sintermaterial eignet sich für Leistungsanwendungen auf Substraten, Basismaterialien oder Kühlkörpern (Drucksintern) sowie für Leiterplatten-Gehäuse (Nicht-Drucksintern).

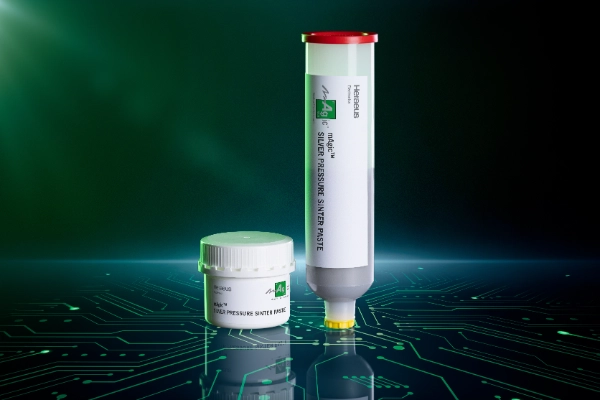

Die spezielle Serie für das Drucksintern des Die-Attach mAgic PE338 (ehemals ASP338) und magiCu PE401 zeigt eine erhöhte Lebensdauer um bis zu 10-mal im Vergleich zu konventionellem Lötzinn bei Leistungszyklen. Außerdem erfordert es im Vergleich zu anderen Sintermaterialien einen niedrigen Prozessdruck. Für Modul-Anwendungen ermöglicht das neue mAgic PE360 die maximale Leistung des Systems.

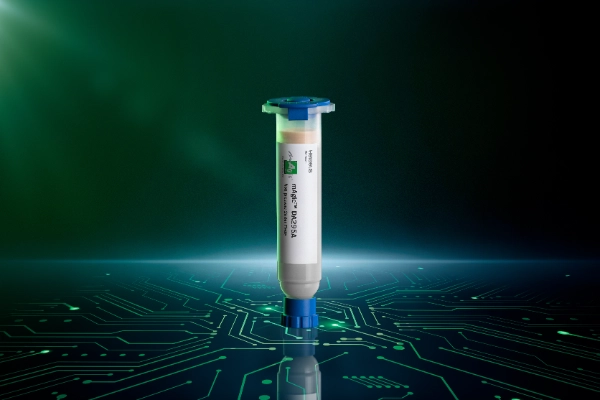

Für das Nicht-Drucksintern sind die Sinter-Materialien der mAgic DA295 (ehemals ASP295)-Serie ein bleifreier Ersatz für Lote mit hohem Schmelzpunkt. Die Produkte sind für den Einsatz in Halbleiteranwendungen erhältlich. Diese sind als Druck oder Dosier-Version erhältlich und bieten eine hohe Wärmeleitfähigkeit für das Leiterplatten- und LED-Gehäuse.

magiCu-Sinterpasten für Kosteneffizienz und hochzuverlässige Verpackungen

magiCu-Sinterpasten wurden entwickelt, um die Herausforderungen des Silbersinterns zu meistern und bieten eine kosteneffiziente Lösung für Anwendungen, die für Ag-freie Sintermaterialien geeignet sind.
Das erste magiCu-Produkt, das Heraeus vorstellte, ist die Drucksinterpaste magiCu PE401 für Die-Attach-Anwendungen in Leistungsmodulen. Die hervorragende thermische und elektrische Leistung im Vergleich zum traditionellen Löten sowie die wettbewerbsfähigen Gesamtkosten bieten ein attraktives Paket für viele verschiedene Anwendungen.

Nutzen Sie die Erfahrung von Heraeus Electronics, um die beste Lösung für Ihre Die-Attach-Anwendung zu finden.

Vorteile

• Bis zu 10-mal höhere Nutzungsdauer im Vergleich zu Lotpaste
• Anwendbar von extrem niedrigen bis hohen Temperaturen (-55 bis 250 °C) dank der soliden Silberschicht
• Reine Ag- oder CU-Verbindungen für Betriebstemperaturen von bis zu 250 °C
• Ermöglicht eine Steigerung der Leistungsdichte (niedrigere Systemkosten) bei einem mit dem Lötprozess vergleichbaren Gesamtkostenniveau
• Typische Wärmeleitfähigkeit von 150 W/mK und mehr
• Halogenfreie Formulierung
• Weniger Prozessschritte, da Spritzer und Flussmittelreinigung entfallen
• Konzipiert für den Einsatz in der automatischen Verarbeitung mit industriellen Anlagen
• Breites Prozessfenster:
  • Schablonenlebensdauer > 8h
  • sowohl Druck- als auch drucklose Sinterung möglich
  • variable Prozesstemperaturen von 200–250 °C
